一、適用范圍：

1.1適用于有襯里消防水帶、消防濕水帶扽消防水帶；

1.2適用于規格為Ф25mm、Ф40mm、Ф50mm、Ф65mm、Ф80mm、Ф100mm、Ф125mm、Ф150mm以及型號為8型、10型、13型、16型、20型、25型的消防水帶試驗。此規格和型號為標準配置，需要另外增加的規格和型號費用另算。

1.3適用于表1工作壓力、試驗壓力、最小爆破壓力.單位：MPa

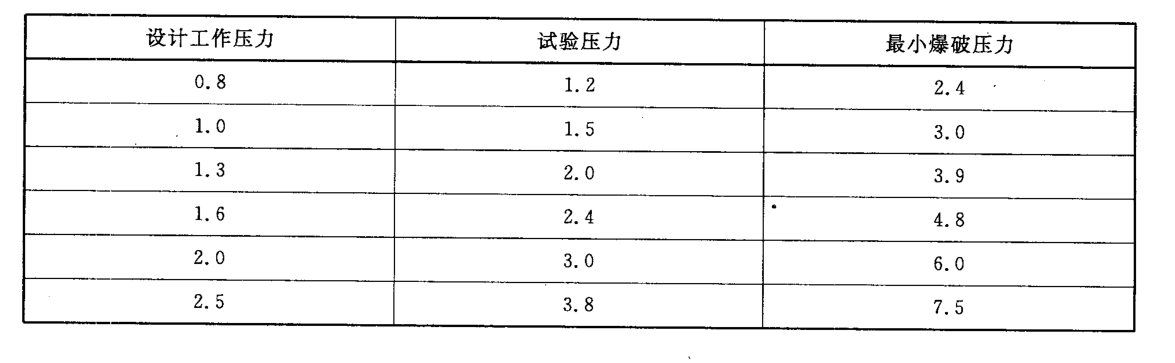

表1

1.4適用于濕水帶滲水量試驗；

1.5適用于延伸率和膨脹率及扭轉試驗作壓力源。裝置需另配；

1.6適用于水帶可彎曲性試驗作壓力源。裝置需另配；

1.7適用于水帶耐磨性能試驗作壓力源。水帶耐磨試驗機需另配；

1.8適用于水帶與消防接口連接性能試驗；

1.9廣泛應用于生產工廠、產品質量檢驗所、科研院校等單位對各種消防水帶的生產檢驗和開發研究。

二、符合標準：

2.1符合GB6246-2010《消防水帶》標準第5.4節水壓試驗與爆破試驗；

2.2符合GB6246-2010《消防水帶》標準第5.5節濕水帶滲水量測量試驗；

2.3符合GB6246-2010《消防水帶》標準第5.13節水帶與消防接口連接性能試驗；

三、主要特點：

3.1由計算機+PLC+模塊采集數據和控制壓力、流量、保壓時間以及升壓速率等等。

3.2采用水帶自動夾緊密封技術，解決了老式試驗機水帶夾緊密封費時費力的難題。試驗由計算機自動控制，并全程記錄試驗數據，可按要求自動生成報表，使水帶試驗實現高效自動化。占地小，結構緊湊，自動化程度高，循環用水，工作穩定，配件齊全。

3.3安全措施：

3.3.1高壓系統采用雙保險防范措施，即壓力變送器控制水壓，電接點壓力表控制最高水壓。一方面如有失效，另一方面也可保證試驗人員和設備的安全。

3.3.2試驗時有可能漏水，在著水部分的水帶兩端采用緊固裝置全密封防水。加24V低電壓控制，再加時間繼電器控制，防水、防電、防失靈三層保護。

3.4加壓系統由進口液體增壓泵、變頻器調壓部分等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。

3.5采用微機控制試驗過程，實時顯示試驗壓力時間曲線，試驗結果可自動保存，也可打印輸出，斷電能自動保存；

3.6計算機軟件：采用美國NI精密設備開發軟件LabViw，我公司自主完成第二次開發。界面嚴謹、條理清晰、控制方便快捷；

3.7夾具、工裝配置齊全、安裝方便快捷；

3.8整體設計合理，維修保養方便。自動恒壓，輕微滲漏自動補充恒定壓力。高壓管路超數倍制作，經久耐用

四、主要性能參數：

4.1儀器組成：由壓力源、試驗部分、操作控制部分組成；

4.2壓力源：

4.2.1試驗介質：水（循環使用，帶過濾裝置）；

4.2.2壓力范圍：0.05Mpa~10MPa；

4.2.3高壓泵壓力：0~17Mpa；

4.2.4升壓速率：5~15Mpa/min；

4.2.5穩壓裝置：當水壓小于3.0MPa，壓力波動值小于±0.05MPa；當水壓高于3.0MPa時，壓力波動值小于±0.1MPa；

4.2.6壓力傳感器：0~20Mpa。精度為±0.01MPa，分辨率為0.001MPa；

4.2.7壓力采集間隔：100ms；

4.2.8流量：16L/min。

4.3試驗部分：

4.3.1試樣長度：1.2m；

4.3.2試樣接口：規格為Ф25mm、Ф40mm、Ф50mm、Ф65mm、Ф80mm、Ф100mm、Ф125mm、Ф150mm各一套，需要增加其它規格試樣接口，需要另購；

4.3.3帶有排氣閥的密封裝置一套；

4.3.4濕水帶滲水量測量：

4.3.4.1集水槽：采用不銹鋼制成，尺寸為長（1000±5）mm，寬度和深度為100mm；

4.3.4.2秒表：準確度為±1s/15min內；

4.3.5配有試樣拆裝工具一套。

4.4操作控制部分：

4.4.1采用計算機+PLC+模塊采集和控制；

4.4.2壓力控制和穩壓采用變頻器控制；

4.4.3保壓時間：0~99.99min可設定；

4.5整機功率：10KW

4.6外形尺寸：

4.6.1主機體積（約）長3m×寬0.85m×高1.65m

4.6.2控制柜（約）長1.38m×寬1.15m×高1.6m

4.6.3整機重量：750kg。

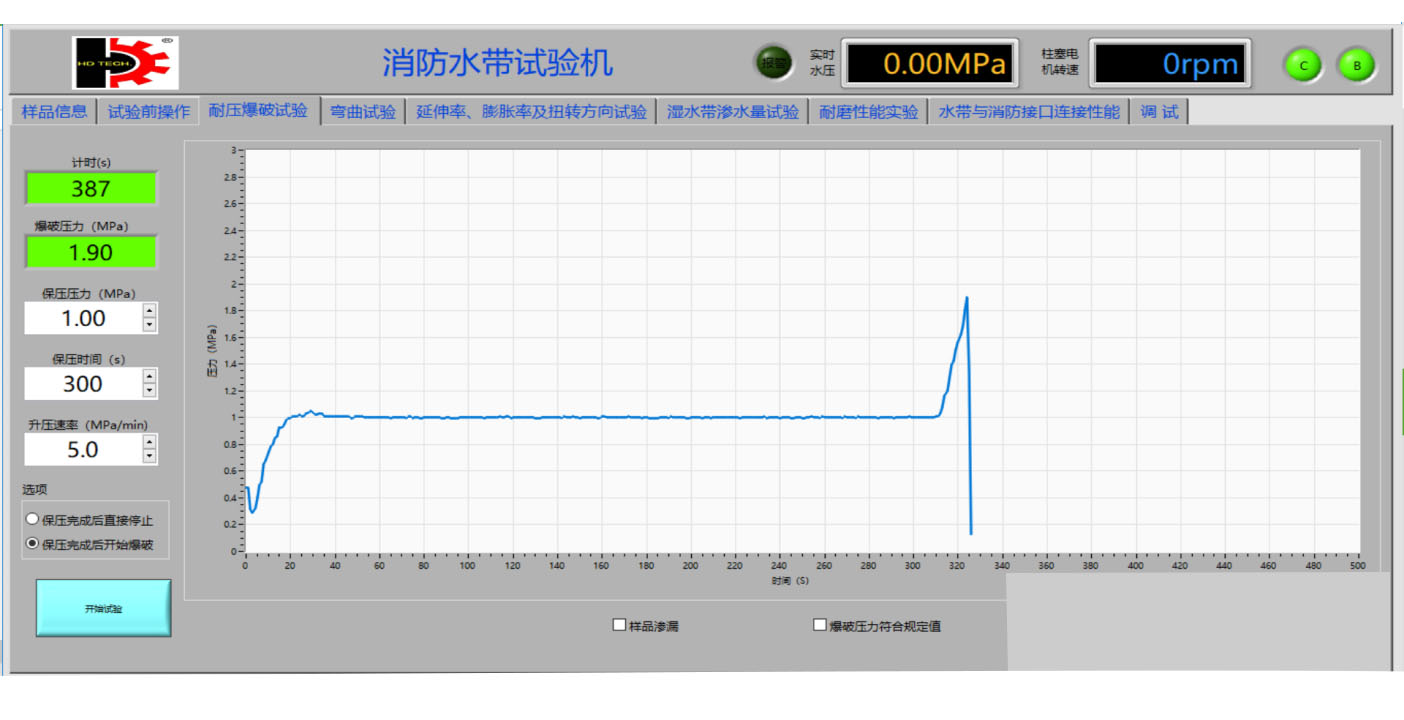

圖2、試驗界面

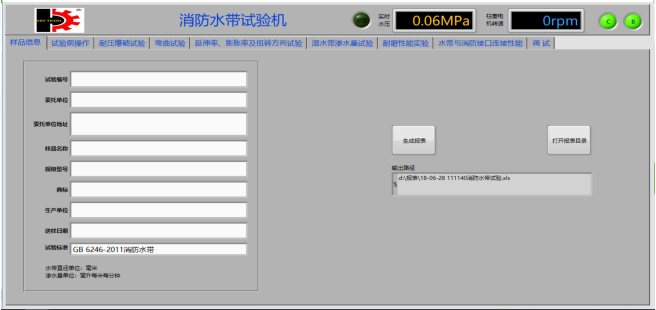

圖3試驗設定界面

五、使用材料清單
